Сборка ящика InnoTech за 15 минут

Система ящиков InnoTech от компании Hettich широко используется как крупными предприятиями, так и частными мастерами, собирающими их вручную. Однако зачастую мебельщики на сборку ящиков тратят слишком много времени. Да и без ошибок, особенно на первых порах, не обходится. Между тем, с этой задачей можно справитьсяза 15 минут. Нужно лишь следовать чёткой пошаговой инструкции, разработанной специалистами Hettich.

1. Для быстрой сборки ящика и короба InnoTech рекомендуем использовать специальное монтажное приспособление InnoFit Start.

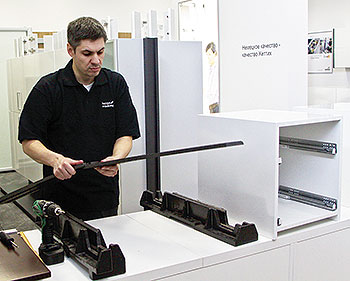

Вставляем боковины в монтажное приспособление, в пазы боковин устанавливаем днище ящика. Обработка днища ящика не требуется. Теперь устанавливаем заднюю стенку до упора на крючки боковины и позиционируем торец днища ящика заподлицо с передними торцами боковин, закручиваем два самореза. Эффективность: более 50 ящиков в час!

2. При сборке внутреннего ящика InnoTech используем лицевую панель Advanced, которая подходит для корпусов различной ширины. Обеспечивается такой же быстрый монтаж и демонтаж панели без инструмента, как и в случае установки любой лицевой панели. Для такого ящика или короба подходит любая стандартная организация внутреннего пространства.

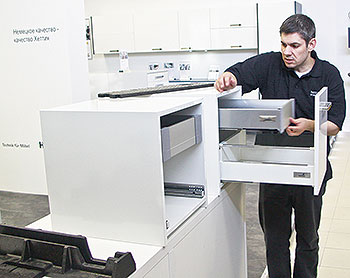

3. Монтаж ящика или короба в корпус тумбочки выполняем без инструмента. Так же без инструмента быстро и точно производим регулировку лицевых панелей ящика по вертикали ± 2 мм и по горизонтали ± 1,5 мм. При необходимости путём лёгкого вращения релингов корректируем наклон высокой лицевой панели. Демонтаж деталей также не представляет никаких проблем.

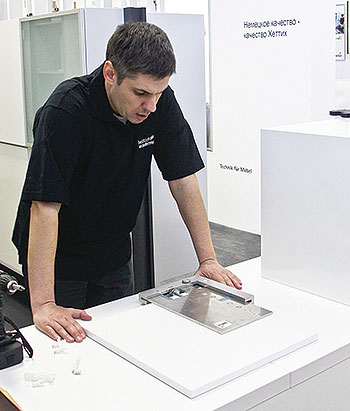

4. При помощи специального шаблона для лицевых панелей Practica точно и быстро производим сверление под фурнитуру, используя гильзовые свёрла. Наложение фасада на боковину и его вертикальное позиционирование осуществляется с точностью до 0,5 мм. Гильзовое сверло устанавливается в гнездо шаблона и обеспечивает вертикальное сверление. Опорной втулкой выставляем необходимую глубину сверления. Износ сверла сводится к минимуму.

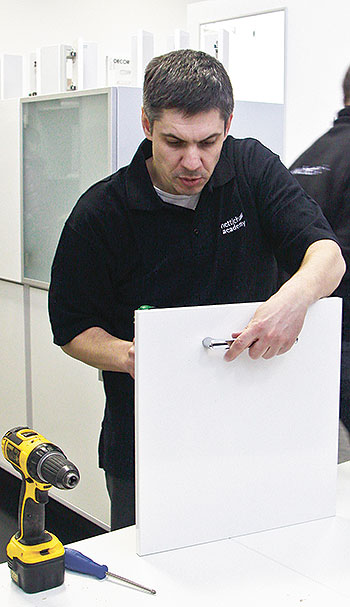

5. Используя разметочный кондуктор для установки ручек, быстро, точно и абсолютно идентично располагаем на всех лицевых панелях мебельные ручки. Двусторонний кондуктор регулируется в двух направлениях: установка расстояния первого крепёжного отверстия ручки от бокового края лицевой панели — от 10 до 334 мм, установка крепёжных отверстий от верхнего края лицевой панели — от 20 до 85 мм.

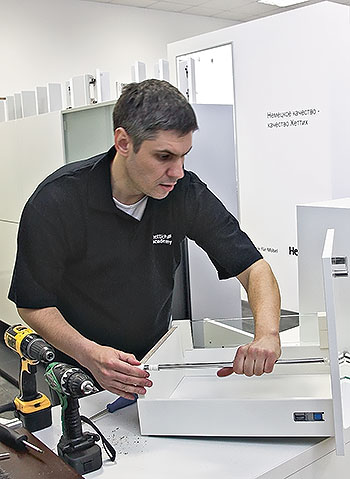

6. Для увеличения высоты боковины ящика используем высокую заднюю стенку 144 мм или 176 мм, крепим без инструмента рейлинг и получаем короб для крупных объёмных предметов. Надставки TopSide из стали, пластика или стекла просто защёлкиваются между боковиной и рейлингом, создавая внутри короба дополнительное пространство для хранения.

7. Надставка из стекла DesignSide устанавливается на боковину ящика так же легко, как и рейлинги. Присадочные размеры не меняем. Все манипуляции выполняем без инструмента.

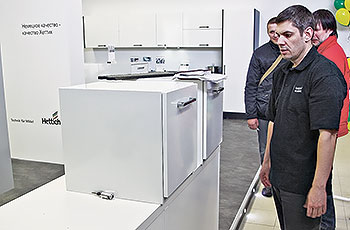

8. Тумба с внутренним ящиком и коробом с высокой лицевой панелью готова.

Концепция единой платформы InnoTech подразумевает полную совместимость всех элементов системы.

Многообразие декоративных покрытий и материалов ящиков InnoTech помогает создавать уникальный дизайн за кухонными фасадами.

29 апреля 2011 (№98)
